| P | G | S | C | D | V | |
| Видалення частин (мікрони) | 5 | — | 1 | — | 0,01 | — |
| Концентрація масляної пари на виході (мг/м³) | 1 | 0,3 | — | 0,01 | — | 0,003 |
| Загальна ефективність (по вазі) % | >90 | >99,25 | — | >99,9 | — | — |
| Клас якості повітря на виході (частини/масло) | 4/3 | -/3 | 3/- | -/2 | 1/- | -/1 |
| Початкове падіння тиску на фільтрі в сухих умовах використання (бар) | 0,05 | 0,055 | 0,055 | 0,085 | 0,085 | 0,115 |
| Початкове падіння тиску на фільтрі в вологих умовах використання (бар) | 0,08 | 0,125 | — | 0,125 | — | — |

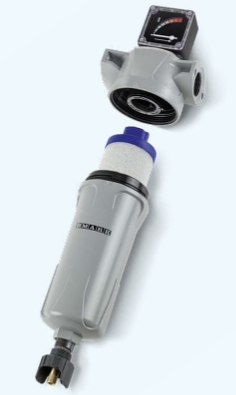

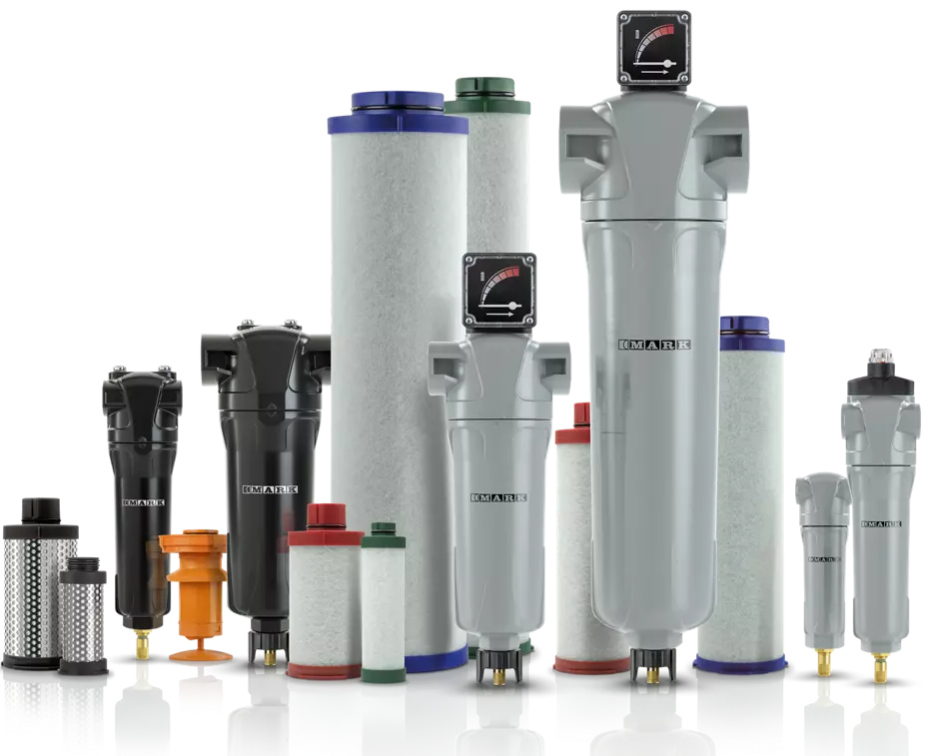

Магістральні фільтри стисненого повітря
Покращена якість повітря
Магістралі фільтри стисненого повітря видаляють масло, пил та інші забруднення, оптимізують установку та забезпечують чудову якість кінцевого продукту.
Економія витрат
Завдяки високоякісним компонентам забезпечується більший час безперебійної роботи та довший термін експлуатації, а також чудова зручність обслуговування.
Проста ідентифікація
Стійкі до корозії торцеві заглушки з кодуванням кольорів гарантують просту і точну ідентифікацію класу фільтрації.
Наскільки чисте ваше стиснене повітря?
Атмосферне повітря природно містить кілька домішок, таких як пил, різні форми вуглеводнів і воду у вигляді вологи. Коли повітря стискається, їх концентрація збільшується. У результаті ці забруднення потрапляють до контуру стисненого повітря, викликаючи знос і корозію обладнання. Повітряні фільтри MARK видаляють ці забруднення зі стисненого повітря.
Фільтри MARK підтримують вашу мережу в оптимальній формі!
У будь-якій системі розподілу стисненого повітря обов’язково потрібно встановити один або декілька фільтрів. У результаті досягається покращена якість повітря, що приносить переваги всій мережі стисненого повітря, включаючи осушувачі, повітропроводи та пневматичні інструменти. Залежно від застосування вам може знадобитися фільтрувати повітря на різних етапах, щоб запобігти насиченню забруднюючи елементів, зберегти якість повітря та уникнути перепадів тиску.
Градація фільтрів

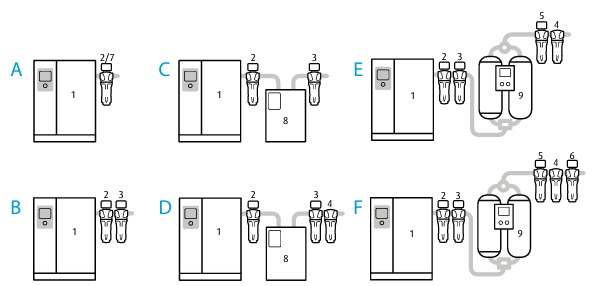

Типове встановлення
1. Компресор із повітряним радіатором охолодження
2. Фільтр G
3. Фільтр C
4. Фільтр V
5. Фільтр S
6. Фільтр D
7. Фільтр P
8. Рефрижераторний осушувач
9. Адсорбційний осушувач
Рекомендуємо завжди встановлювати ресивер
| A.
|
Загальний захист чистоти повітря за ISO 8573-1:2010 G — фільтр (3 : — : 3) P — фільтр (4 : — : 3) | C.
|
Високоякісне повітря із низькою точкою роси чистоти повітря за ISO 8573-1:2010 (1 : 4 : 2) | E.
|
Високоякісне повітря із дуже низькою точкою роси чистоти повітря за ISO 8573-1:2010 (2 : 2 : 1) |
| B.
|
Загальний захист і понижена концентрація оливи чистоти повітря за ISO 8573-1:2010 (1 : — : 2) |
D.
|
Високоякісне повітря із низькою точкою роси і понижена концентрація оливи чистоти повітря за ISO 8573-1:2010 (1 : 4 : 1) |
F.
|
Високоякісне повітря із дуже низькою точкою роси і понижена концентрація оливи чистоти повітря за ISO 8573-1:2010 (1 : 2 : 1) |
Технічні дані
| Модель фільтра | Пропускна здатність | Під’єднання | Розмір (мм) | Вага | Модель фільтрувального елемента | ||||
| м³/год | л/хв | G | А | В | С | Е | кг | ||
| F (градація) 2 | 10 | 168 | 1/8 | 50 | 17 | 157 | 60 | 0,25 | F (градація) 1 |
| F (градація) 4 | 25 | 414 | 1/4 | 50 | 17 | 157 | 60 | 0,25 | F (градація) 2 |
| F (градація) 7 | 42 | 702 | 1/4 | 70 | 24 | 231 | 70 | 0,6 | F (градація) 3 |
| F (градація) 9 | 54 | 900 | 3/8 | 70 | 24 | 231 | 70 | 0,6 | F (градація) 4 |
| F (градація) 14 | 85 | 1416 | 1/2 | 70 | 24 | 231 | 70 | 0,6 | F (градація) 5 |
| F (градація) 20 | 119 | 1986 | 1/2 | 127 | 32 | 285 | 80 | 1,7 | F (градація) 6 |
| F (градація) 24 | 144 | 2400 | 3/4 | 127 | 32 | 285 | 80 | 1,7 | F (градація) 7 |
| F (градація) 29 | 178 | 2964 | 1 | 127 | 32 | 285 | 80 | 1,7 | F (градація) 8 |
| F (градація) 35 | 212 | 3534 | 3/4 | 127 | 32 | 371 | 80 | 2 | F (градація) 9 |
| F (градація) 50 | 297 | 4950 | 1 | 127 | 32 | 371 | 80 | 2 | F (градація) 10 |
| F (градація) 79 | 476 | 7932 | 1 1/4 | 140 | 40 | 475 | 80 | 3 | F (градація) 11 |
| F (градація) 91 | 545 | 9084 | 1 1/2 | 140 | 40 | 475 | 80 | 3 | F (градація) 12 |
| F (градація) 128 | 765 | 12750 | 2 | 170 | 53 | 508 | 100 | 4,9 | F (градація) 13 |
| F (градація) 198 | 1189 | 19818 | 2 | 170 | 53 | 708 | 100 | 5,5 | F (градація) 14 |
| F (градація) 241 | 1444 | 24066 | 2 1/2 | 220 | 70 | 736 | 100 | 10,5 | F (градація) 15 |
| F (градація) 255 | 1529 | 25482 | 3 | 220 | 70 | 736 | 100 | 10,5 | F (градація) 16 |
| F (градація) 354 | 2125 | 35418 | 3 | 220 | 70 | 857 | 100 | 11,5 | F (градація) 17 |
| F (градація) 425 | 2550 | 42498 | 3 | 220 | 70 | 1005 | 100 | 12,5 | F (градація) 18 |
Розміри
Індикатори перепаду тиску
індикатор диференціального тиску
диференціальний манометр
диференціальний манометр із сухим контактом
Скиди конденсату
ручний скид конденсату із адаптером
автоматичний скид конденсату поплавкового типу із адаптером
