| Модель | Максимальний робочий тиск | Робочий тис | Пропускна здатність | Стандартна точка роси | Фільтр на вході | Фільтр на виході | З’єднання вхід/вихід | Розміри | Вага | ||||
| Бар | Бар | м³/год | л/хв | ºС | G 0,1 мкм 0,1мг/мк | С 0,01 мкм 0,01мг/мк | S 1 мкм 99,81% | DN | довжина мм | ширина мм | висота мм | кг | |
| ADS 1 | 16 | 7 | 7 | 114 | -40 | — | С 7 | вбудований в осушувач | 3/8″ | 92 | 281 | 445 | 13 |
| ADS 2 | 16 | 7 | 10 | 168 | -40 | — | С 7 | 3/8″ | 92 | 281 | 504 | 14 | |
| ADS 3 | 16 | 7 | 17 | 282 | -40 | — | С 7 | 3/8″ | 92 | 281 | 635 | 17 | |
| ADS 4 | 16 | 7 | 26 | 426 | -40 | — | С 7 | 3/8″ | 92 | 281 | 815 | 20 | |
| ADS 7 | 16 | 7 | 42 | 708 | -40 | — | С 7 | 3/8″ | 92 | 281 | 1065 | 24 | |
| ADS 10 | 16 | 7 | 59 | 990 | -40 | — | С 15 | 1/2″ | 92 | 281 | 1460 | 31 | |
| ADS 15 | 14 | 7 | 90 | 1500 | -40 | — | С 15 | S 15 | 1″ | 401 | 620 | 1070 | 87 |
| ADS 21 | 14 | 7 | 126 | 2100 | -40 | — | С 21 | S 21 | 1″ | 401 | 620 | 1115 | 88 |
| ADS 27 | 14 | 7 | 162 | 2700 | -40 | — | С 30 | S 30 | 1″ | 401 | 620 | 1285 | 99 |
| ADS 33 | 14 | 7 | 198 | 3300 | -40 | — | С 48 | S 48 | 1″ | 401 | 620 | 1465 | 114 |
| ADS 39 | 14 | 7 | 234 | 3900 | -40 | — | С 48 | S 48 | 1″ | 401 | 620 | 1615 | 124 |
| ADS 54 | 14 | 7 | 324 | 5400 | -40 | — | С 84 | S 84 | 1″ 1/2 | 571 | 620 | 1285 | 165 |
Що робить адсорбційний осушувач?
Повітря містить велику кількість вологи. Після стиснення компресором, волога конденсується в системі. Це може призвести до зносу та корозії пневмомережі або обладнання, що може призвести до дорогого переривання виробництва та зниження ефективності та терміну служби обладнання. Адсорбційні осушувачі пропонують рішення для запобігання цьому негативному впливу.

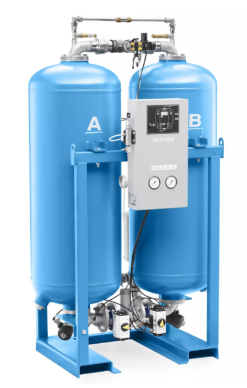

Адсорбційні осушувачі Mark ADS адаптовані до будь-яких умов використання, що вимагають високої якості або дуже чутливим до впливу вологи, наприклад, у фармацевтичній, харчовій та в електронній промисловості, досягають точки роси до -70°C. Основна характеристика адсорбційних осушувачів складається з елементів адсорбенту у двох циліндричних внутрішніх трубках, названих колонами: Повітря проходить в одній із цих труб і вода поглинається. Результатом є осушене повітря, яке не впливає на роботу системи стиснутого повітря, виробничого обладнання та кінцевого продукту.
Осушувач оснащений системою автоматичного електронного управління для контролю стану під час кожної фази, що забезпечує автоматичну діагностику всіх перерв у подачі повітря. Установка фільтра поруч із осушувачем особливо корисна для видалення можливого гігроскопічного матеріалу зі стисненого повітря. ADS також відома своєю безшумною ефективністю.
Ключові переваги
Надійність
Високоякісні компоненти забезпечують подовження терміну служби в поєднанні з більшим часом безвідмовної роботи.
Енергоефективність
Компресор і осушувач працюють <100% навантаження, це призводить до значного збільшення часу осушення та зменшення споживання продувного повітря
Чистіше повітря
Видаляє будь-яку залишкову воду із стиснутого повітря та забезпечує захист повітряної мережі від іржі та корозії
Технічні дані
ADS 1 - 54
ADS 66 - 215
| Модель | максимальний робочий тиск | робочий тис | Пропускна здатність | Стандартна точка роси | Фільтр на вході | Фільтр на виході | З’єднання вхід/вихід | Розміри | Вага | ||||
| Бар | Бар | м³/год | л/хв | ºС | G 0,1 мкм 0,1мг/мк | С 0,01 мкм 0,01мг/мк | S 1 мкм 99,81% | DN | довжина мм | ширина мм | висота мм | кг | |
| ADS 66 | 14 | 7 | 396 | 6600 | -40 | — | С 84 | S 84 | 1″ 1/2 | 571 | 620 | 1465 | 197 |
| ADS 78 | 14 | 7 | 468 | 7800 | -40 | — | С 84 | S 84 | 1″ 1/2 | 571 | 620 | 1615 | 211 |
| ADS 99 | 14 | 7 | 594 | 9900 | -40 | — | С 114 | S 114 | 1″ 1/2 | 571 | 620 | 1915 | 245 |
| ADS 110 |
11 | 7 | 648 | 10800 | -40 | G 114 | С 114 | S 114 | 1″ 1/2 | 840 | 1040 | 1760 | 445 |
| 14.5 | 12.5 | 774 | 12900 | ||||||||||
| ADS 117 | 14 | 7 | 702 | 11700 | -40 | — | С 156 | S 156 | 1″ 1/2 | 738 | 620 | 1615 | 298 |
| ADS 130 | 11 | 7 | 792 | 13200 | -40 | G 156 | C 156 | S 156 | 1″ 1/2 | 840 | 1040 | 1760 | 445 |
| 14.5 | 12.5 | 954 | 15900 | ||||||||||
| ADS 156 |
14 | 7 | 936 | 15600 | -40 | — | С 156 | S 156 | 1″ 1/2 | 738 | 620 | 1915 | 328 |
| ADS 180 | 11 | 7 | 1080 | 18000 | -40 | G 216 | C 216 | S 216 | 2″ | 894 | 1046 | 1876 | 600 |
| 14.5 | 12.5 | 1296 | 21600 | ||||||||||
| ADS 215 | 11 | 7 | 1296 | 21600 | -40 | G 216 | C 216 | S 216 | 2″ | 923 | 1100 | 1914 | 650 |
| 14.5 | 12.5 | 1548 | 25800 | ||||||||||
Особливості продукту

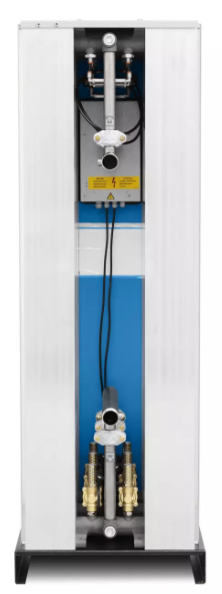

Компактне якісне рішення для простого встановлення та обслуговування
Компактне виконання
• Універсальна установка з багатопортовою системою та шістьма можливими підключеннями.
• Компактний, простий дизайн.
• Цей модуль можна встановлювати горизонтально або вертикально, він може стояти на підлозі або кріпитися на стіні (доступний додатковий монтажний комплект)
• Вхідний попередній фільтр C поставляється окремо із осушувачем, але його можна закріпити безпосередньо на ній.
Особливості
• цифровий контролер
• набір продувки форсунок для різного тиску
• можливість синхронізації з компресором
• два фільтри в комплекті
Продуктивність
• високоефективні глушники
• низький рівень шуму
• дуже низьке споживання продувки
• PDP -20°C / -40°C
• PDP -70°C опціонально
• датчик точки роси (опціонально)
Опції
• Датчик PDP
• Комплект для настінного монтажу для блоків з 2 колонками
Контроль електричного таймера (STD) і контролю точки роси (CD)
• Фази очищення контролюються електронним таймером на стандартних моделях (ADS / STD).
• Існує також версія з контролем точки роси (ADS / CD), де фаза осушення залежить від точки роси та контролюється нашою електронною системою керування точки роси.
